Réparation d'un casque audio

Casques Audio 9 novembre 2018 Affichages : 4494

Niveau de complexité: Facile
Temps nécessaire: 1 heure
Compétences nécessaires: Moyenne
Outils necessaires: Multimètre, Outils de l'électronicien, Fer à souder et soudure

Les fils du casque avaient été fortement détériorés : peut-être en tirant sur les fils, peut-être en les enroulant de manière serrée, peut-être en les frottant sur le coin d'un objet dur.
Démarrage

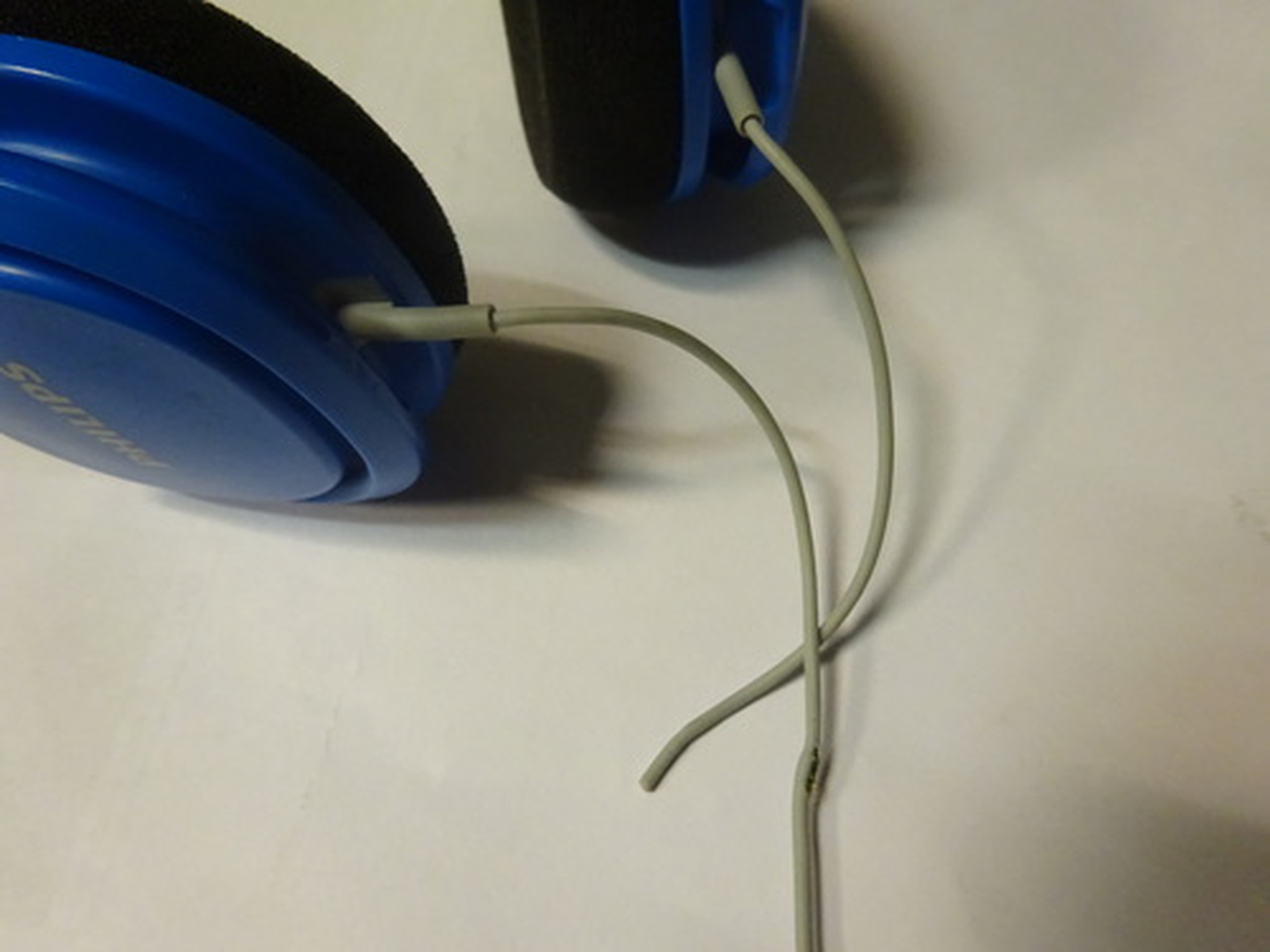

	Etat initial : les fils sont coupés ou détériorés

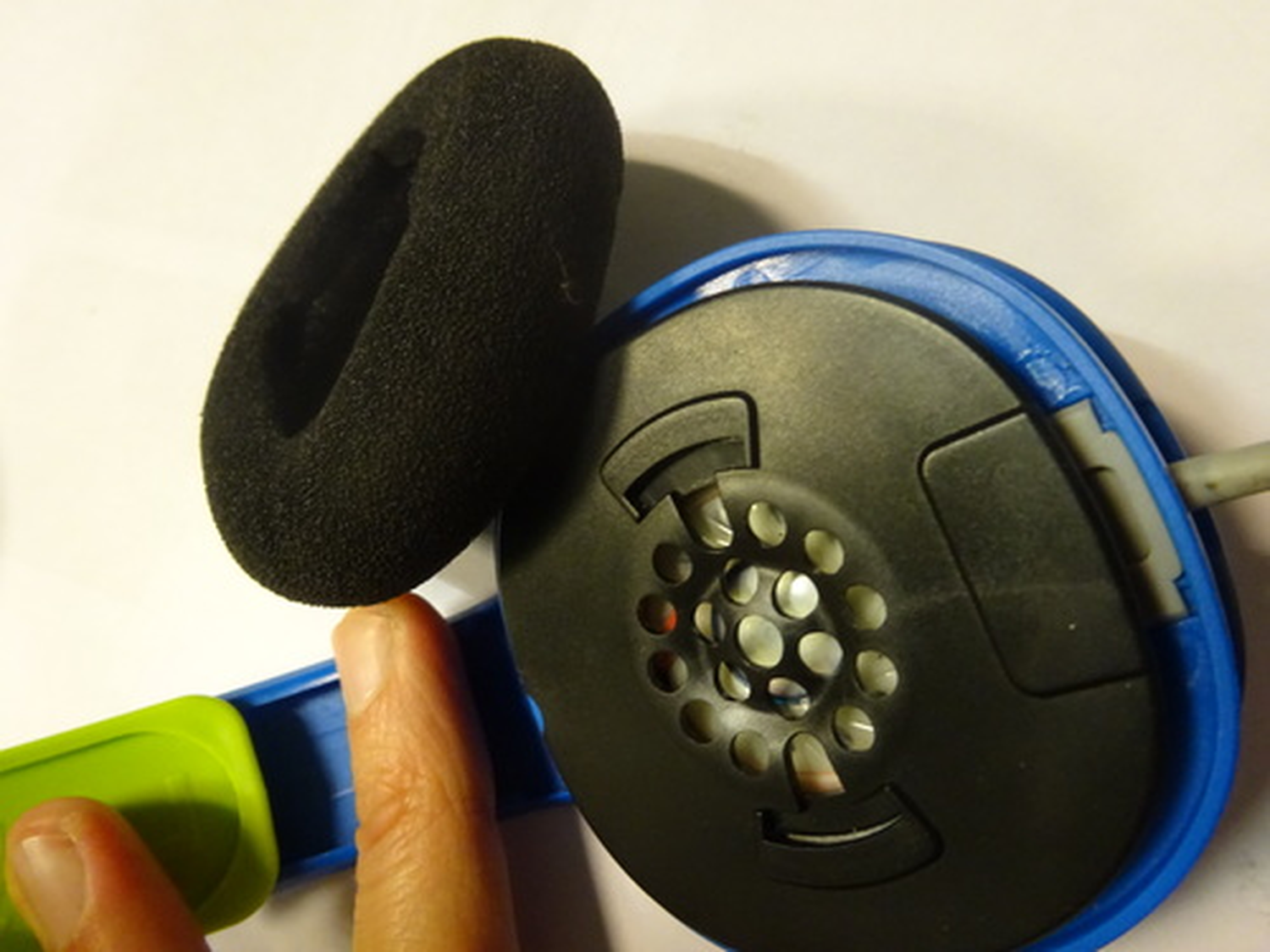

	Extraire délicatement la mousse
Déboîter l'écouteur de sa coque
	Cette opération requiert un peu de patience et de délicatesse. On repère où se trouvent les régions qui retiennent l'écouteur dans sa coque. On repère ainsi quatre ergots qui retiennent l'écouteur. .

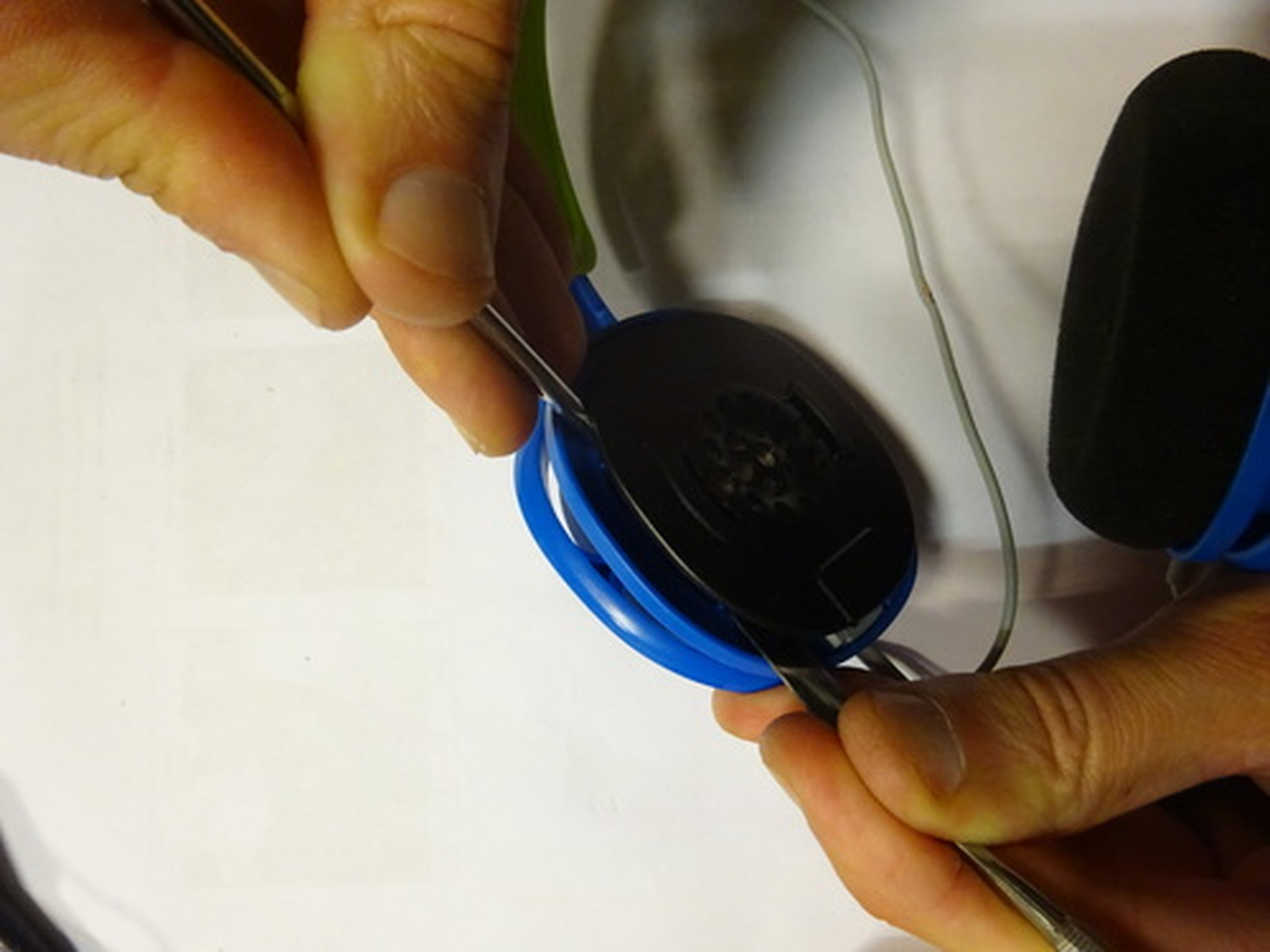

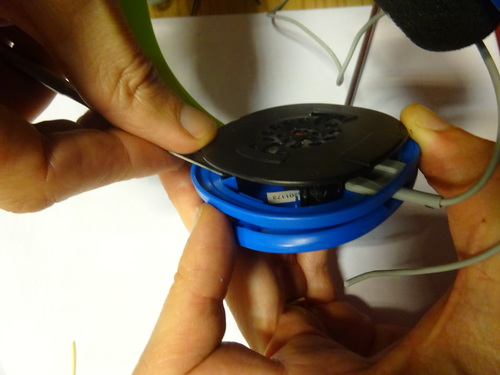

	On utilise deux outils plats pour effacer deux des ergots.

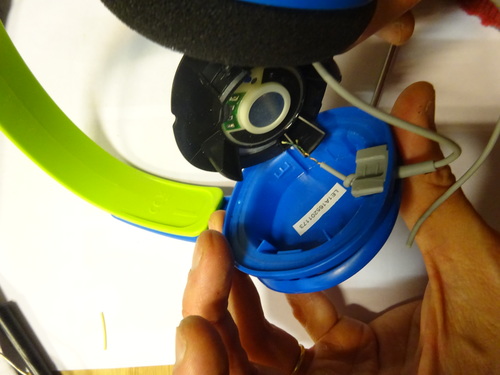

	L'écouteur est alors déboîté d'un côté.
	Tout en maintenant déboîté ce qui l'est, on efface successivement les deux autres ergots
Modification de l'embout dans lequel passe le fil

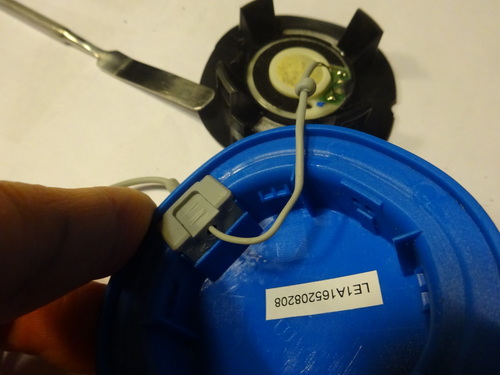

	On veut utiliser un fil plus robuste et plus rigide que le fil initial. Il s'agit d'un fil téléphonique classique légèrement plat, à peu près aussi épais mais deux fois plus large que le fil initial. Le fil passe à travers un embout gris clair encastré dans la coque de l'écouteur.
	On a extrait le fil de l'embout.

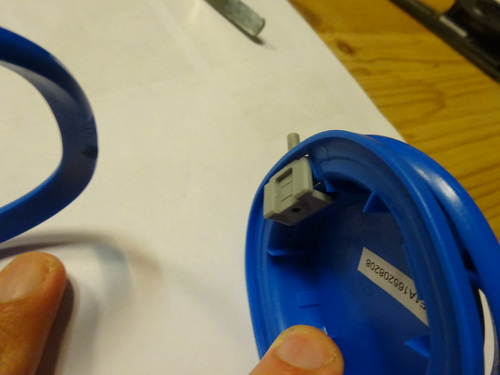

	On déboîte l'embout de la coque.

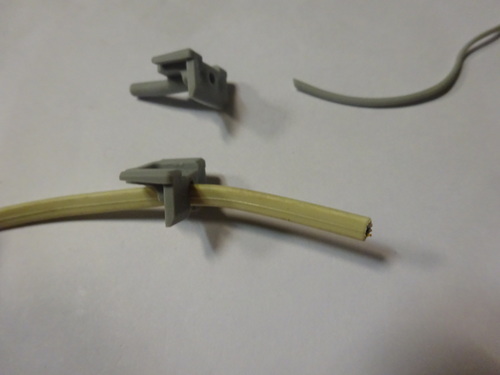

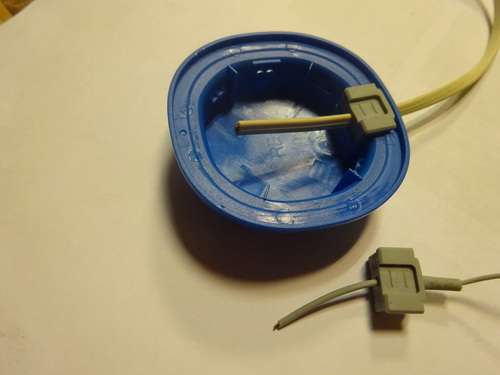

	Embout initial (en haut) et final (en bas). Pour faire passer le plus gros fil, on a choisi de couper le petit tube de l'embout initial et on l'entaille par le bas.

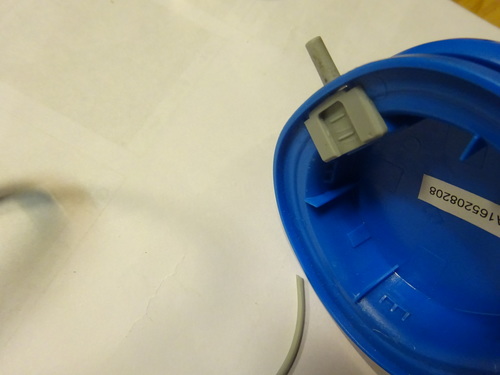

	On replace l'embout dans la coque de l'écouteur.
Repérage du branchement des fils

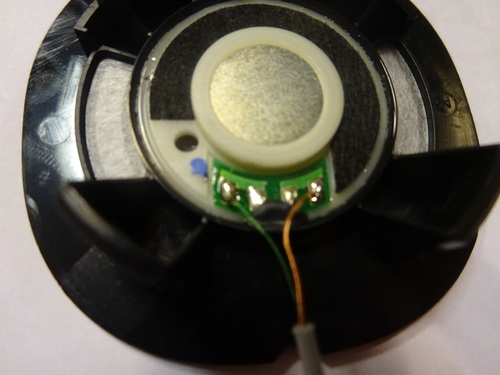

	On veut repérer sur l'ancien fil la correspondance entre les bornes de l'écouteur et les bornes de la prise jack. Sur l'écouteur proprement dit, le fil couleur cuivre est soudé à droite, et le fil de couleur (ici, vert) est soudé à gauche, près du point bleu.

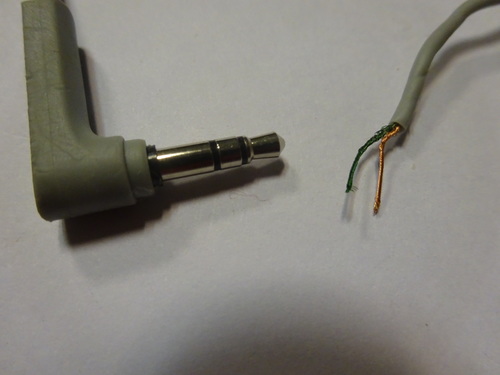

	Sur la prise jack, il y a trois bagues métalliques séparés par des anneaux isolants (ici, noirs). Le brochage théorique se trouve facilement sur wikipedia : grande bague pour la masse commune aux deux voies, bague intermédiaire pour la voie de droite, pointe du jack pour la voie de gauche.
	On veut maintenant savoir à quel conducteur ça correspond dans le fil.

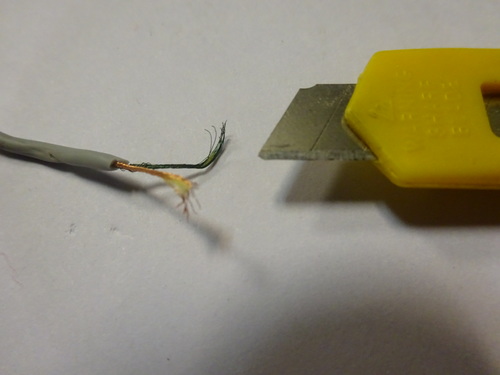

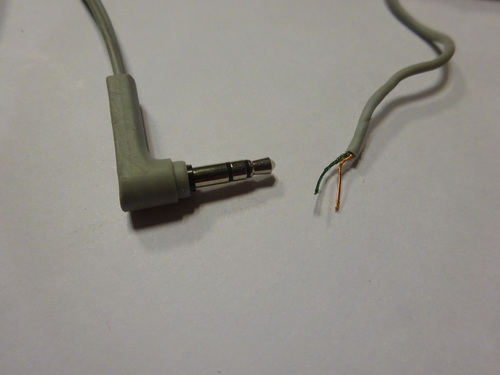

	On frotte chacun de deux fils pour ôter le vernis et obtenir un contact électrique.

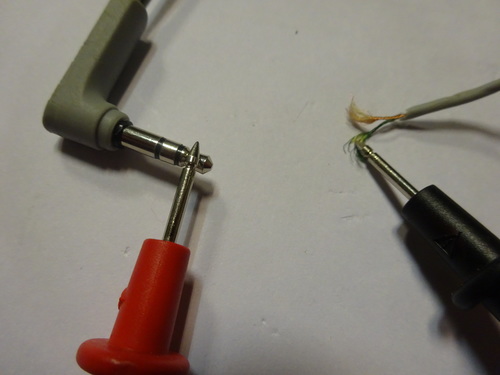

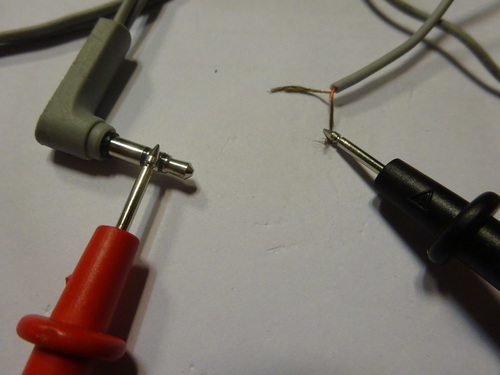

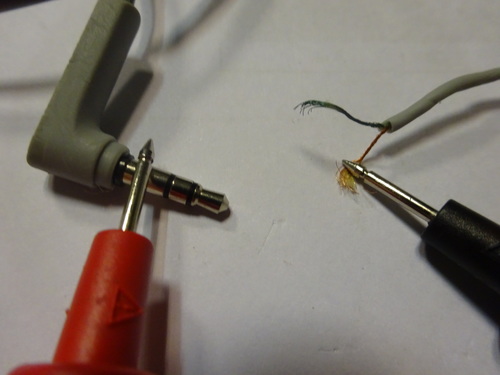

	À l'aide d'un multimètre utilisé en mode "test de conduction" ou "mesure de résistance", on constate que la masse (grosse bague) est transportée par le conducteur couleur cuivre.
	La voie de gauche (bague de la pointe du jack) est transportée par le conducteur vert.
	La voie de droite (bague intermédiaire du jack) est transportée par le conducteur rouge de l'autre fil.
Soudure du nouveau fil sur l'écouteur
	Il s'agit de raccorder à l'écouteur les conducteurs du fil robuste de remplacement. On ôte un tronçon de la gaine isolante externe en la découpant délicatement à l'aide d'un couteau ou d'un cutter.

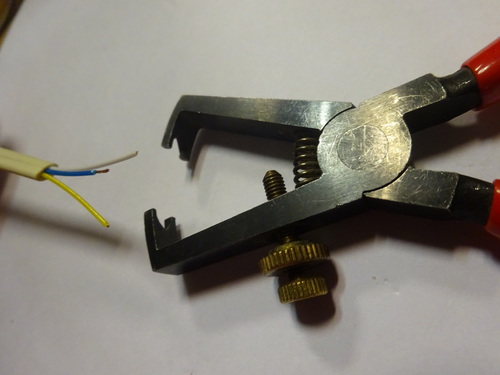

	On utilise une pince à dénuder pour ôter sur quelques millimètres la gaine isolante des conducteurs qui seront utilisés.

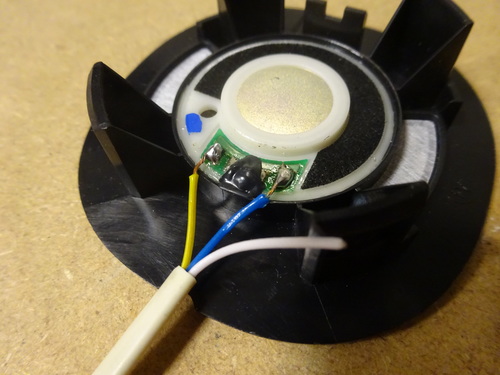

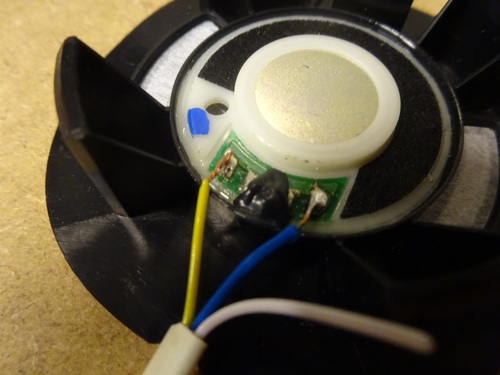

	Soudure d'un premier conducteur (ici gaine bleue) sur l'une des bornes de l'écouteur (ici celle repérée préalablement comme étant la masse).
	Soudure du deuxième conducteur (ici jaune) sur l'autre borne de l'écouteur.
	On coupe le troisième conducteur (ici, blanc), inutilisé.
Replacer l'écouteur dans sa coque

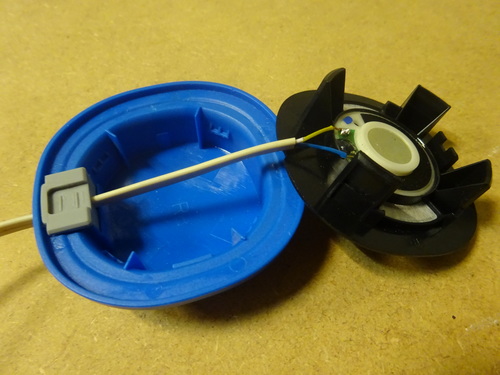

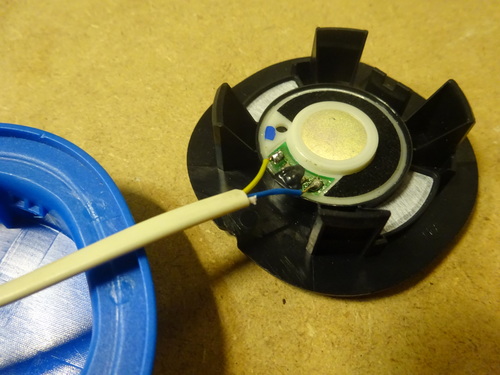

	On replace dans la coque bleue de l'écouteur l'embout gris clair désormais entaillé, ainsi que le nouveau fil placé dans l'entaille.

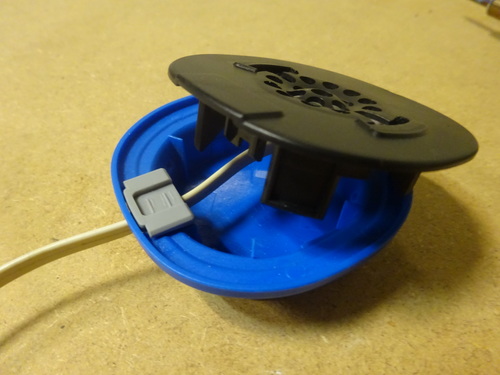

	On met en place l'écouteur noir en face de son logement dans la coque bleue.
	On appuie pour clipser l'écouteur noir dans sa coque bleue.
Soudure du nouveau fil sur la nouvelle prise jack
	Il s'agit de raccorder à la nouvelle prise jack les conducteurs du fil robuste de remplacement. Avant toute chose, on enfile le capuchon noir de la prise jack.

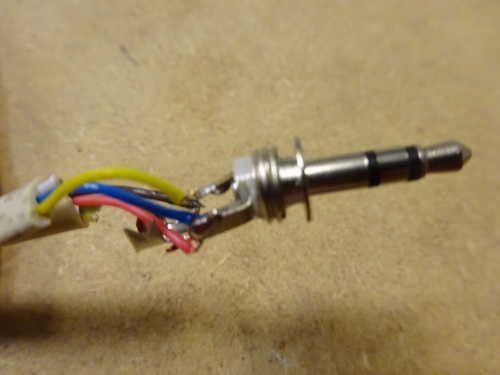

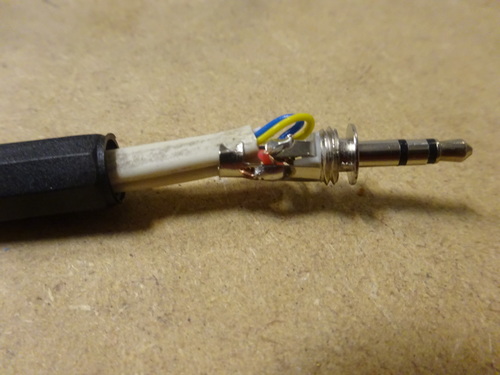

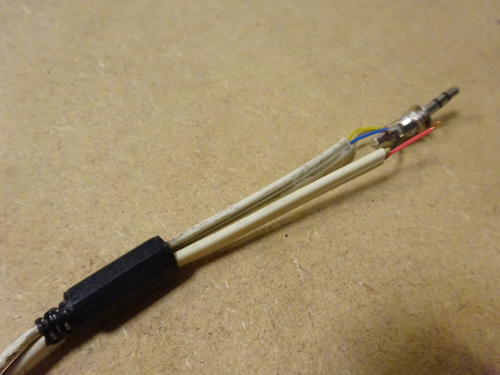

	On dispose les conducteurs (préalablement dénudés) sur les connecteurs de la prise jack en respectant les raccordements préalablement repérés. Par exemple pour l'écouteur montré plus haut, le fil bleu correspond à la masse et le fil jaune correspond au signal.
	On soude les fils.
	On serre à l'aide d'une pince la mâchoire prévue pour bloquer la gaine principale. Ainsi, une force de traction sur le nouveau fil blanc se transmettra à l'armature de la prise jack plutôt que de fragiliser les conducteurs ou les soudures. Notez la longueur supplémentaire laissée pour les conducteurs de couleur.

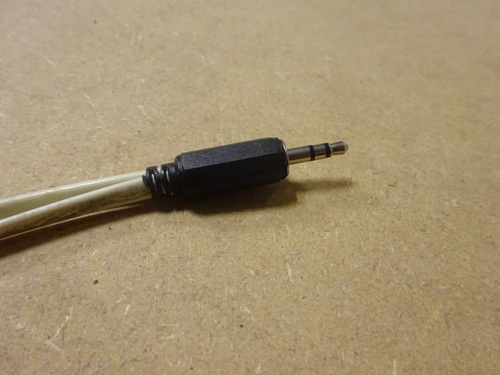

	Pour finir, on visse le capuchon noir de la prise jack.
Pour finir

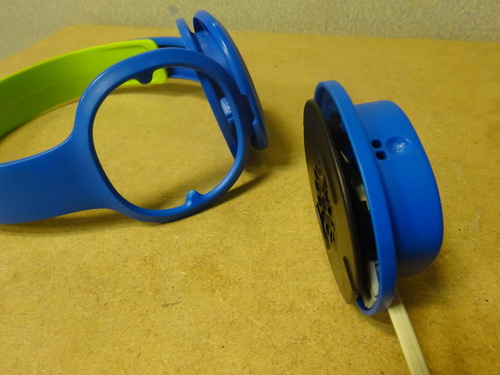

	La coque bleue de l'écouteur présente un petit creux sur chaque côté. Le cadre du casque présente deux petites pointes face à face. Ce sont ces pointes que l'on clipse dans la coque de l'écouteur.

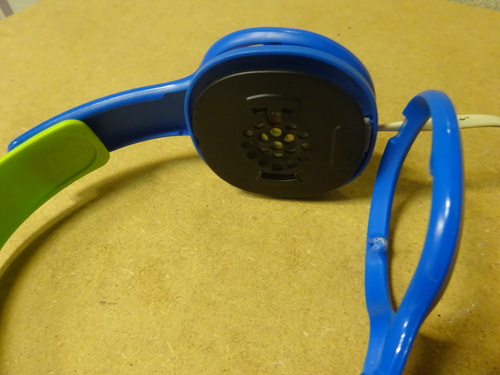

	Enclenchement du premier écouteur.
	Enclenchement du second écouteur.

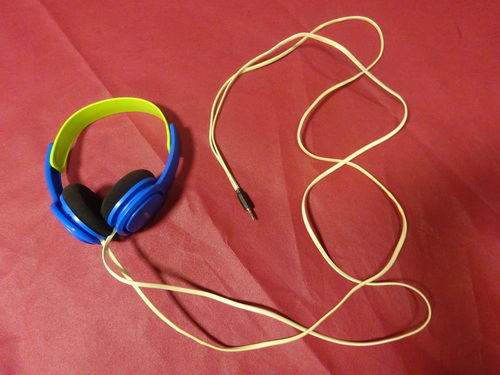

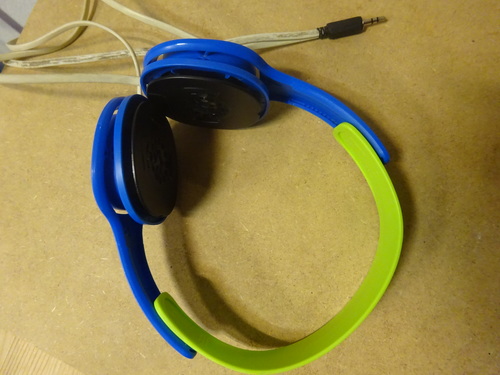

	C'est fini !
