Lorsqu'on branche le jack du casque audio sur une sortie de son stéreo, le son est émis par un seul écouteur Ec1.

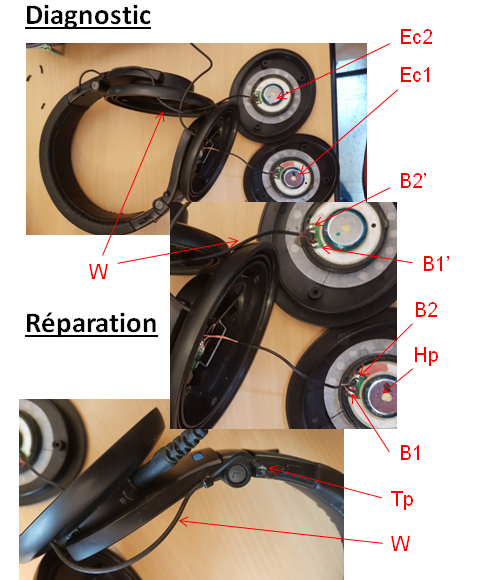

Après démontage, on réalise un test de continuité entre les bornes B1’ et B2’ du haut parleur Hp de l'écouteur Ec2 où le son n'est pas émis et on remarque au multimètre qu'il y a une continuité entre ces bornes. On entend également le haut parleur Hp grésillé lorsqu'on réalise ce teste de continuité entre B1’ et B2’. Le haut parleur Hp semble donc fonctionner. Toutefois, on remarque qu'il n'y a pas de continuité entre les bornes B2 et B2' (De même entre les bornes B3 et B3') d'extrémité du fil audio W qui relie les deux écouteurs Ec1 et Ec2. Notamment, on observe que le fil audio W semble coupé au niveau d'un point Tp de coupure.
Le fil audio W est donc défaillant il faut le remplacer par un autre fil audio à souder aux bornes B1, B1', B2 et B2'.
Risques: Pas de réel risque d'électrisation au contact des bornes B1, B2, B1' et B2' si le casque audio est démonté et sous tension car le circuit électrique du casque audio est alimenté par une faible tension.
Précautions: Débrancher le casque audio avant de le démonter et tester d'une part, la continuité entre les bornes B1, B1 et d'autre part entre les bornes B2, B2' hors tension.
