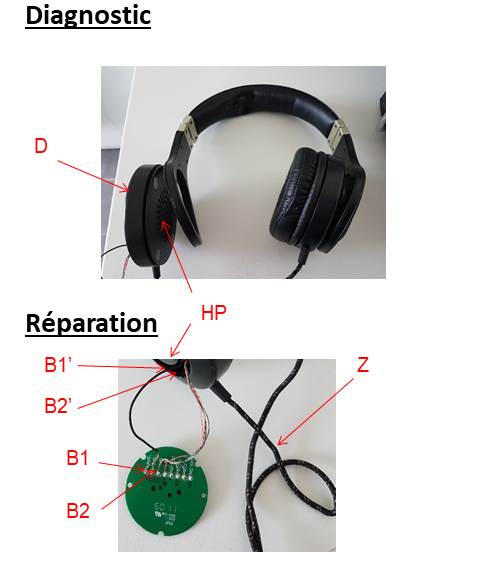

Lorsqu'on branche le jack du casque audio pour écouter de la musique, l'écouteur droit D ne génère pas de son.
Après démontage de l'écouteur droit D on réalise en fonctionnement un test de tension alternative entre les bornes B1 et B2 qui sont respectivement reliées aux bornes B1’ et B2’ du haut parleur HP.
On remarque qu'en fonctionnement aucune tension alternative n'est générée aux bornes du haut parleur HP ce qui explique qu'aucun son n'est généré par le haut parleur HP.
On remarque également que le cordon audio qui relie au moyen de plusieurs fils le jack aux bornes B1 et B2 du haut parleur de l'écouteur présente une zone Z endommagée.
Il semble que des fils soient coupés au niveau de cette zone Z. Il faut découper le cordon audio au niveau de cette zone et rétablir la connexion entre les fils en les torsadant et en les soudant de part et d'autre de cette zone Z.
Il est également possible de chercher à remplacer le cordon audio.
Risques: Pas de réel risque d'électrisation au contact des bornes B1 et B2 du haut parleur HP si le casque est démonté et sous tension en raison d'une tension de fonctionnement faible du casque
Précautions: Débrancher le casque avant de le démonter. Pour réaliser les tests sous tension, au multimètre mettre en place ses bornes de mesure sur les bornes B1 et B2 à tester et s'écarter des bornes avant de mettre le casque sous tension pour acquérir les mesures. Tester la continuité entre les bornes B1, B1' et entre les bornes B2, B2' de l'interrupteur Sw hors tension
