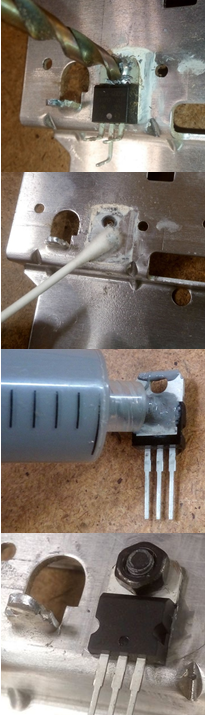

1) Dessouder les pattes du composant de sa carte électronique 2) Enlever la vis ou ici le rivet qui fixe le composant à son dissipateur de chaleur qui est ici une plaque métallique 3) Retirer la pâte thermique qui réalise la jonction thermique entre le dissipateur de chaleur et le composant 4) Nettoyer avec de l’alcool isopropylique les zones de contact du composant et du dissipateur de chaleur 5) Mettre de la pâte thermique sur la zone de contact du composant 6) Fixer au moyen d’un boulon ou d’un rivet le composant au dissipateur de chaleur 7) Souder les pattes du composant à la carte électronique NB : parfois une plaque isolante (non conductrice) peut également être présente entre le composant et son dissipateur de chaleur. Il ne faut pas oublier de remettre en place cette plaque isolante une fois la pâte thermique changée. |
