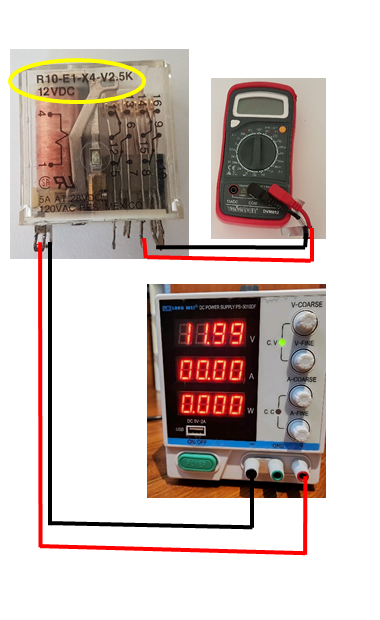

1) Repérer la tension de fonctionnement du relais à partir des inscriptions sur son corps (ici 12V en tension continue). 2) Positionner les broches de l’alimentation stabilisée entre les deux bornes d’extrémité de la bobine du relais (le fil noir de l’alimentation stabilisée sur une borne de la bobine et le fil rouge de l’alimentation stabilisée sur l’autre borne de la bobine). 3) Régler la tension de consigne de l’alimentation stabilisée à une valeur légèrement inférieure à la tension de fonctionnement de la bobine du relais (ici on a réglé la tension de consigne de l’alimentation stabilisée à 11,99V en tension continue). 4) Régler ensuite l’intensité de consigne de l’alimentation stabilisée à l’intensité de fonctionnement du relais (ici non indiquée) ou sans cette information d’intensité, régler initialement l’intensité de consigne de l’alimentation stabilisée à 1A (à la mise sous tension du relais l’intensité se stabilisera à l’intensité de fonctionnement du relais). 5) Une fois la bobine du relais sous tension, écouter si on entend un claquement caractéristique de la mise en contact des contacts du relais. A l’inverse, cela peut caractériser une panne du relais. 6) Vérifier avec un multimètre en test de continuité que lorsque la bobine du relais est alimentée en 12V par l’alimentation stabilisée les contacts changent d’état en passant de ouvert à fermé, et inversement. NB : Voir la fiche technique du relais pour observer précisément son schéma et savoir comment les contacts sont disposés et commutent sous tension pour réaliser correctement les tests de continuité avec le multimètre entre les bornes des contacts du relais. |
