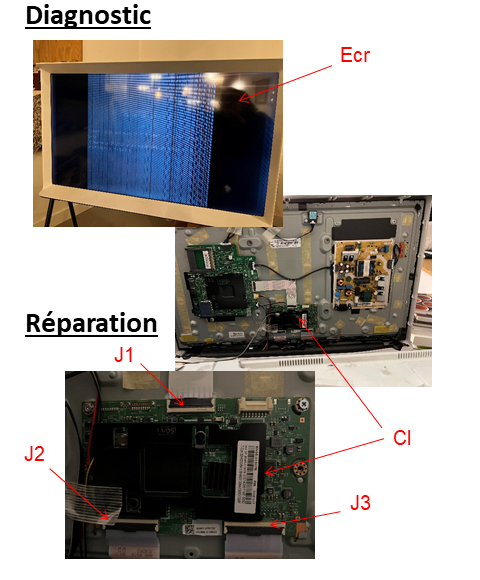

Lorsqu'on branche la télévision sur le secteur la télévision s’allume mais on observe des bandes sur l’écran Ecr.
Après démontage, on identifie la carte T-con Cl de la télévision et on déconnecte les connecteurs J1, J2 et J3 des nappes sur la carte T-con. On nettoie la zone de contact entre les connecteurs J1, J2 et J3 des nappes et la carte électronique Cl avec de la bombe à contact puis on remonte les connecteurs J1, J2 et J3 des nappes sur la carte électronique Cl. On met en marche à nouveau la télévision après cette opération de déconnexion, nettoyage et reconnexion des connecteurs J1, J2 et J3 et on observe toujours les bandes sur l’écran Ecr.
La carte T-con est donc défaillante, il faut la remplacer. NB : il serait possible d’identifier le ou les composant(s) de la carte T-con défaillant(s) en recherchant en fonctionnement un ou des point(s) chaud(s) sur la carte T-con avec par exemple de la bombe à froid ou une caméra thermique.
Risques: Risque d'électrisation au contact de la carte T-con Cl si la télévision est démontée et sous tension
Précautions: Débrancher la télévision avant de la démonter et faire attention aux éventuels condensateurs pouvant être chargés à proximité des zones d’intervention pour réparation.
