RCA 88 : Une télévision avec une carte électronique défaillante

Télévisions 25 mars 2019 Affichages : 2234

Lorsqu'on branche la télévision sur le secteur le témoin lumineux Lt de la télévision clignote et la télévision ne s'allume pas.

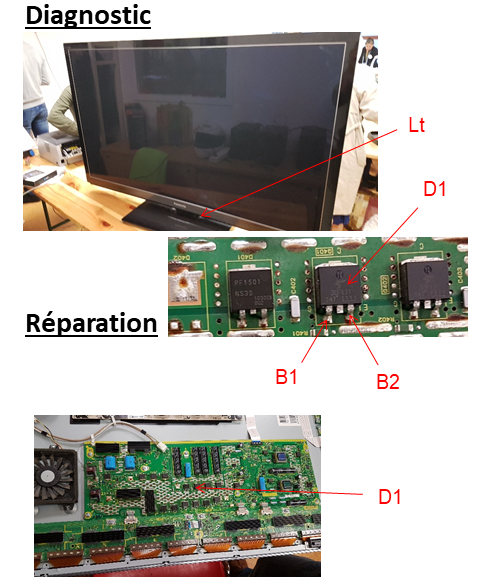

Après démontage, on réalise au multimètre un test de continuité entre les bornes B1 et B2 de la diode D1 (on identifie que D1 est une diode à partir d’une recherche sur internet des inscriptions écrites sur son corps). On remarque que le courant est passant dans les deux sens, à savoir de B1 à B2 et de B2 à B1.
La diode D1 est défaillante, il faut la remplacer.
On remarque également par des tests analogues que de nombreuses diodes à proximité de la diode D1 sont également défaillantes.
Il est conseillé de remplacer la carte électronique car de nombreux composants semblent défaillants.
Risques:
Risque d'électrisation au contact de la carte électronique si la télévision est démontée et sous tension
Précautions:
Débrancher la télévision avant de la démonter et tester la continuité entre les bornes B1 et B2 des diodes hors tension.
