RCA 219 : Un magnétoscope avec un condensateur défaillant

Magnétoscopes 22 novembre 2023 Affichages : 824

Lorsque le magnétoscope est branché sur le secteur et que l’on appuie sur le bouton marche/arrêt Bt, le magnétoscope ne s’allume pas et ne se met pas en marche.

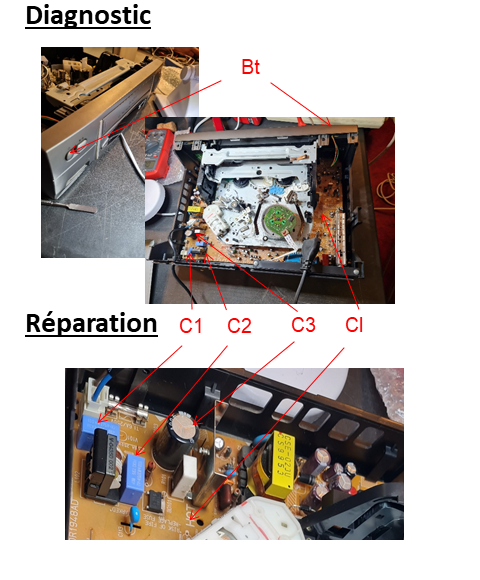

Après démontage, hors tension, on dessoude les condensateurs C1, C2 et C3 de la carte électronique Cl et on réalise au multimètre ou au LCR-mètre un test de capacité, entre les deux bornes d’extrémité de chacun des condensateurs C1, C2 et C3 et on remarque avoir pour le condensateur C3 une valeur de capacité écartée de plus de 30% de la valeur de capacité indiquée sur le corps du condensateur C3
Le condensateur C3 est donc défaillant il faut le remplacer.
NB : les condensateurs C1 et C2 sont des condensateurs de sécurité, un écart de plus de 15% sur leur valeur de capacité peut être un indice de défaillance. Aussi, il est possible de tester avec un LCR-mètre la valeur d’ESR du condensateur C3 pour vérifier qu’il est en bon état.
Risques:
Risque d'électrisation au contact de la carte électronique Cl si le magnétoscope est démonté et sous tension
Risque de coupure avec les parois fines internes du magnétoscope qui guident la cassette hors de celui-ci
Précautions:
Débrancher le magnétoscope avant de le démonter.
Faire attention au démontage aux parois coupantes situées à l'intérieur du magnétoscope
