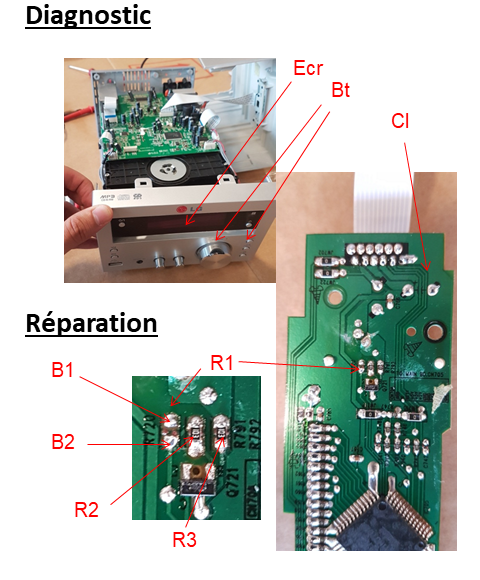

Lorsqu'on branche le poste de radio sur le secteur, celui-ci s'allume mais lorsqu'on appui sur les boutons de commande Bt pour éjecter un CD ou pour modifier le volume du son, les indicateurs visuels de l'écran Ecr ne changent pas.
Après démontage, on observe que la carte de commande Cl de l'écran Ecr (disposée au dos de l’écran Ecr) présente une résistance R1 qui a brûlé. Dans ce sens, on mesure hors tension au multimètre une résistance infinie entre les bornes d'extrémité B1 et B2 de la résistance R1 alors que les deux autres résistances à proximité R2 et R3 présentent une résistance mesurée à 10kohm.
La résistance R2 est donc défaillante, il faut la remplacer et, sans doute, il faudra également remplacer le transistor Q721 qui semble avoir subi un excès de puissance.
Risques: Risque d'électrisation au contact de la carte électronique Cl si le poste de radio est démonté et sous tension
Précautions: Débrancher le poste de radio avant de le démonter et tester la continuité entre les bornes B1 et B2 de la résistance R1 hors tension.
