RCA 191 : Un robot pâtissier avec un potentiomètre défaillant

REPAIR ACADEMIE PARIS

Ateliers de réparations collaboratifs

bandeau image

Robots pâtissier 16 Janvier 2023 Clics : 1281

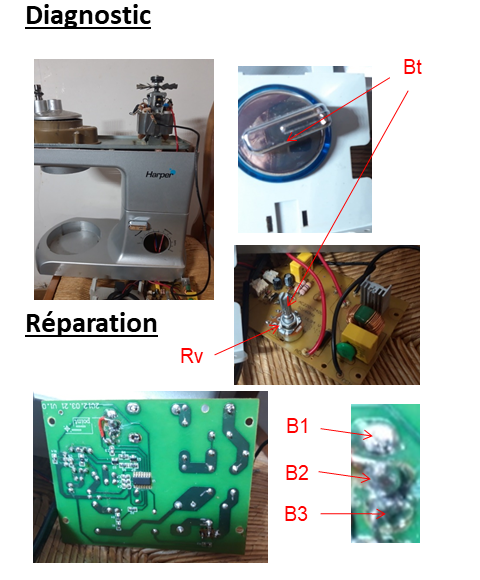

Lorsqu’on tourne le bouton Bt de mise en marche du robot pâtissier qui est relié mécaniquement au potentiomètre Rv, le robot pâtissier ne se met pas en marche.
Après démontage, hors tension, au multimètre, on réalise un test de résistance entre les bornes B1, B2 du potentiomètre Rv et on remarque ne pas avoir de changement de valeur de résistance lorsqu’on tourne le bouton Bt.
Le potentiomètre Rv est donc défaillant il faut le remplacer.
NB :
En fonction du type de potentiomètre Rv on peut avoir une variation de résistance entre B1 et B3 ou B2 et B1.
En fonction du type de potentiomètre Rv la résistance peut varier différement à mesure que l’on tourne le bouton Bt.
Risques:
Risque d'électrisation au contact des bornes B1, B2 et B3 du potentiomètre Rv si le robot pâtissier est démonté et sous tension
Précautions:
Débrancher le robot pâtissier avant de le démonter et tester le potentiomètre Rv hors tension
