RCA 02 : Un presse agrume avec un interrupteur défaillant

Presses agrumes 18 juin 2018 Affichages : 1988

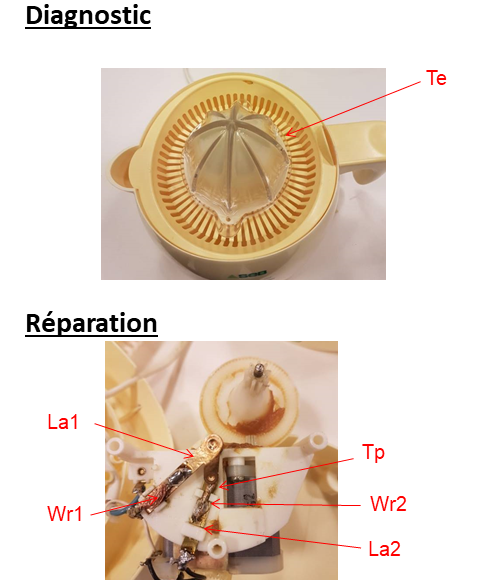

Lors d’un appui sur la tête Te du presse agrumes pour simuler le pressage d’un agrume le moteur tourne mais s’arrête si l’on appuie fort
Au démarrage on observe que les lames de cuivre La1 et La2 de l’interrupteur qui se mettent en contact lors d’un appui sur la tête Te pour faire tourner le moteur sont endommagées (il y a une fissure sur la lame La1 et de l’oxydation sur les lames La1 et La2 au niveau du point de contact Tp entre les lames)
Afin de nettoyer l’oxydation entre les lames La1 et La2 on applique de la bombe à contact au niveau du point de contact Tp
Afin de réparer la fissure sur la lame La1 on utilise une tresse de fil en cuivre que l’on vient souder à l’étain sur la lame La1 par dessus la fissure
Afin de faciliter le contact entre les lames La1 et La2 au niveau du point de contact Tp on soude à l’étain une tresse Wr2 sur la lame La2, la tresse Wr2 s’étend au niveau du point de contact Tp entre les lames La1 et La2
Risques:
Risque d'électrisation avec la tension secteur au niveau des lames La1 et La2 lorsque le presse agrume est raccordé au secteur.
Précautions:
Ne pas réaliser de test sous tension
Une fois le presse agrume démonté et les tresses Wr1 et Wr2 ajoutées, tester au multimètre hors tension la continuité entre les lames La1 et La2.
