Lorsqu’on met en marche le grille pain, celui-ci fonctionne en chauffant, toutefois le grille pain ne maintien pas le pain en position basse

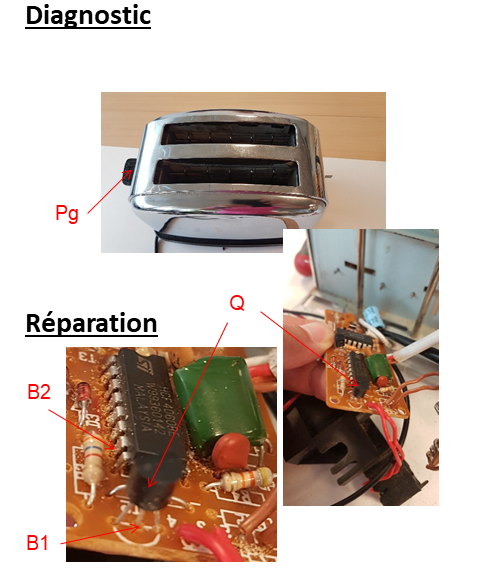

Après démontage, hors tension on identifie que le composant Q est un transistor à partir des inscriptions sur son corps. On teste le transistor Q qui est relié à la bobine de maintien de la poignée Pg avec un LCR-mètre et le LCR-mètre indique bien être en présence d’un transistor. Le transistor ne semble donc pas défaillant. On constate par ailleurs que la borne B1 (qui est la base) du transistor est reliée à une borne B2 de la puce d’horloge. De plus lorsqu’on réalise un test de tension continue entre la borne B2 et le neutre de la carte électronique (par exemple pris sur une borne négative d’un condensateur chimique) et on remarque ne pas avoir de valeur de tension.
La puce d’horloge qui commande le transistor Q est donc défaillante, il faut la remplacer.
Risques: Risque d'électrisation à proximité du transistor Q si le grille-pain est démonté et sous tension. Risque de coupure avec les parois fines du grille pain lors de son démontage.
Précautions: Débrancher le grille pain avant de le démonter et tester le transistor hors tension et le puce d’horloge. Pour éviter de se couper faire attention pendant le démontage au contact avec les parois coupantes à l’intérieur du grille-pain.
