RCA 72 : Un grille pain avec un transistor défaillant

Grille pain 1 décembre 2018 Affichages : 2833

Lorsqu’on met en marche le grille pain, celui-ci fonctionne en chauffant, toutefois le grille pain ne s’arrête pas de chauffer

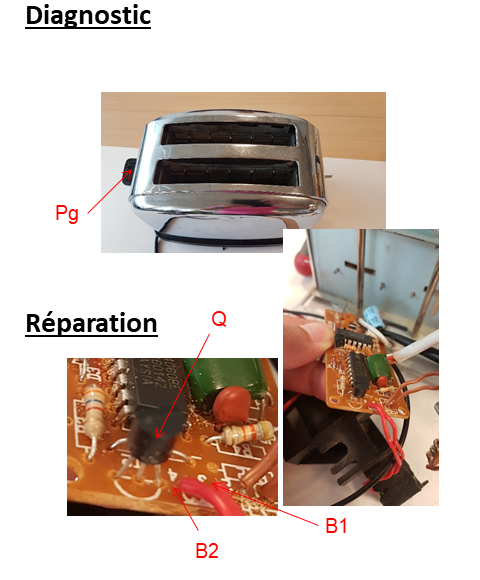

Après démontage, on identifie que le composant Q est un transistor à partir des inscriptions sur son corps. On teste le transistor Q qui est relié à la bobine de maintien de la poignée Pg en position basse (par la borne B2), les bornes B1 et B2 étant les deux bornes d’extrémité de cette bobine (pour plus de détails sur cette bobine voir fiche RCA 50 d’un grille pain avec une bobine défaillante). Ensuite on teste le transistor (voir les fiches RCB 22 et RCB 23 pour tester un transistor).
On constate que le transistor est défaillant, il faut donc le remplacer.
Risques:
Risque d'électrisation à proximité du transistor Q si le grille-pain est démonté et sous tension.
Risque de coupure avec les parois fines du grille pain lors de son démontage.
Précautions:
Débrancher le grille pain avant de le démonter et tester le transistor hors tension.
Pour éviter de se couper faire attention au contact des parois coupantes du grille pain dans son démontage.
