RCA 158 : Une bouilloire avec un thermostat défaillant

Bouilloires 8 décembre 2020 Affichages : 2124

Lorsqu’on branche la prise P de la bouilloire et que l’on appuie sur le bouton Bt marche/arrêt, la bouilloire ne se met pas en chauffe ou chauffe sans s'arrêter.

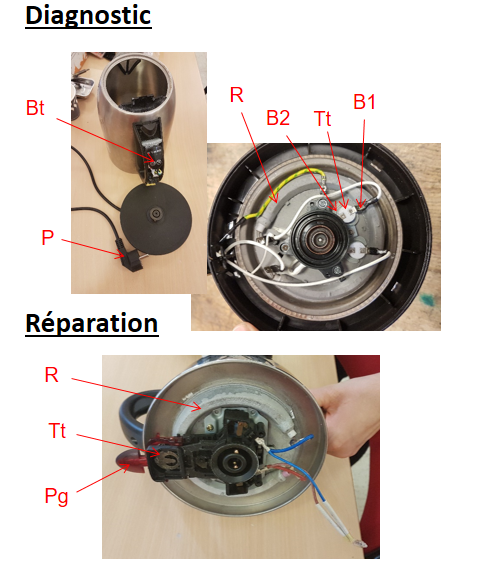

Après démontage, on réalise un test hors tension au multimètre entre les bornes B1 et B2 d’extrémité du dispositif de sécurité thermique Tt et on mesure une résistance infinie entre ces deux bornes.
Le dispositif de sécurité thermique Tt est donc défaillant il faut le remplacer.
NB : Sur la figure du bas le dispositif de sécurité thermique Tt fonctionne différemment. A savoir, lorsqu’on manipule la poignée Pg de la bouilloire vers le bas, on déforme l’élément circulaire du dispositif de sécurité thermique Tt. Dans cette position basse, la résistance R est alimentée et chauffe la semelle de la bouilloire. Une fois la température de vapeur atteinte dans la bouilloire, l’élément circulaire du dispositif de sécurité thermique Tt dépasse une température seuil qui provoque la déformation de l'élément circulaire vers sa forme initiale, ce qui fait remonter la poignée Pg et coupe l’alimentation de la résistance R.
Risques:
Risque d'électrisation à proximité du thermostat Tt si la bouilloire est démontée et sous tension. Risque de brûlure au contact de la résistance quand celle-ci chauffe ou a chauffé.
Précautions:
Débrancher la bouilloire avant de la démonter et ne pas réaliser de test sur la bouilloire sous tension
