RCA 84 : Une bouilloire avec une bobine défaillante

Bouilloires 1 Décembre 2018 Clics : 2163

Niveau de complexité: Très Facile
Temps nécessaire: 30 min
Compétences nécessaires: Moyenne

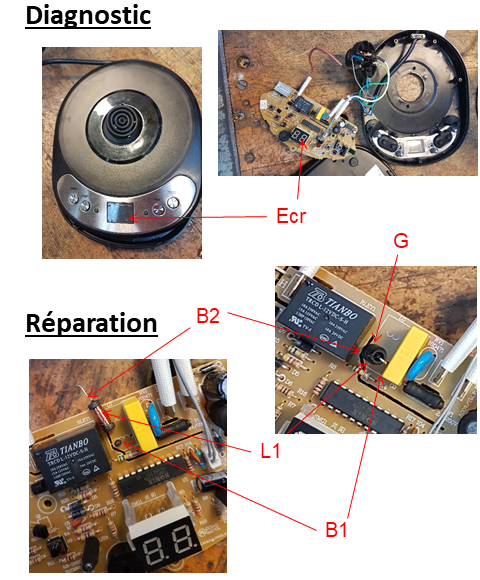

Lorsqu'on branche la bouilloire sur le secteur, l'écran Ecr ne s'allume pas.
Après démontage, on réalise hors tension au multimètre un test de continuité entre les bornes B1 et B2 d'extrémité de la bobine L1 de la carte électronique et on remarque que le courant n'est pas passant entre ces deux bornes. En particulier, après avoir dessoudé la bobine L1 et avoir retiré la gaine G de protection électrique disposée autour de la bobine L1, on remarque que la bobine L1 est coupée.
La bobine L1 est donc défaillante il faut la remplacer.
Risques:
Risque d'électrisation au niveau des bornes B1 et B2 de la bobine L1 si la bouilloire est démontée et sous tension
Précautions:
Débrancher la bouilloire avant de la démonter et tester la continuité entre les bornes B1 et B2 de la bobine hors tension.
