Les objets de la cuisine.

RCA 29 : Une machine à café avec une pompe hydraulique défaillante

Machine à café Clics : 2630
  • Niveau de complexité: Très Facile
  • Temps nécessaire: 30 min
  • Compétences nécessaires: Moyenne

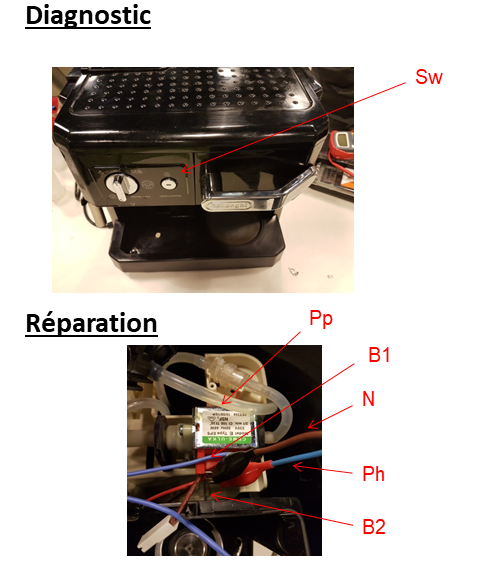

rca 29 ld

  • Lorsqu’on branche la machine à café sur le secteur et qu’on appuie sur l’interrupteur de commande Sw il n’y a aucun bruit et le café ne sort pas en dehors de la machine à café
  • Après avoir démonté le boitier de la machine à café on constate que la machine à café comprend une pompe Pp hydraulique
  • Lorsque l’on met la machine à café sous tension et que l’on appui sur l’interrupteur de commande Sw on mesure une tension entre les bornes B1 et B2 de la pompe Pp, mais celle-ci ne fonctionne pas,
  • On raccorde la phase Ph et le neutre N d’un cordon d’alimentation branché au secteur sur les bornes B1 et B2 de la pompe Pp et on constate qu’aucun son n’est émis (la pompe devrait vibrer avec l’alimentation du secteur d’après l’indication de 230V sur le corps de la pompe Pp).
  • La pompe Pp semble donc défaillante il faut la remplacer.
  • Risques:
    Risque d'électrisation au contact des bornes B1 et B2 de la pompe si la machine à café est démontée et sous tension
    Risque potentiellement mortel d'électrocution dans le raccordement du cordon d'alimentation Co entre le secteur et les bornes B1 et B2 pour tester la pompe.
  • Précautions:
    Débrancher la machine à café avant de la démonter.
    Pour réaliser les tests sous tension, au multimètre mettre en place ses bornes de mesure sur les bornes B1 et B2 de la pompe à tester et  s'écarter de la pompe avant de mettre la machine à café sous tension pour acquérir les mesures.
    Pour tester la pompe via le cordon d'alimentation Co, brancher d'abord hors tension ses bornes Ph et N sur les bornes B1' et B2' du moteur. Ensuite brancher la prise du cordon sur une multiprise reliée au secteur et pourvue d'un interrupteur marche/arrêt en position arrêt. Basculez l'interrupteur en position marche pour tester la pompe.
