RCA 153 : Une machine à café avec un capteur de niveau d’eau défaillant

Machine à café 21 novembre 2020 Affichages : 1727

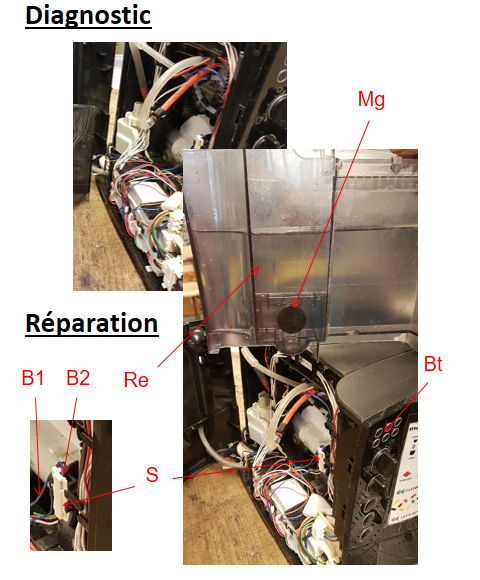

Lorsqu’on branche la machine à café sur le secteur, que l’on rempli le réservoir Re et que l’on appui sur le bouton Bt de mise en marche, un voyant clignote.
Le capteur S est dit « à effet Hall », il est sensible au champ magnétique d’un aimant. Dans le réservoir un flotteur Mg, qui contient un aimant, monte avec le niveau d’eau jusqu’à la hauteur du capteur qui détecte alors l’aimant à travers le plastique.
On peut approcher un aimant du capteur S pour voir si le voyant cesse de clignoter. Dans ce cas le flotteur Mg est défaillant il faut le remplacer.
NB : Le capteur S est dit « à effet Hall ». C’est un semi-conducteur qui doit délivrer une tension. On peut, quand la machine est allumée, essayer de mesurer cette tension aux bornes B1 & B2 du capteur en approchant et éloignant un aimant.
Risques:
Risque d'électrisation au contact du circuit électrique à proximité du capteur S si la machine à café est démontée et sous tension
Précautions:
Débrancher la machine à café avant de la démonter et tester le capteur S hors tension
