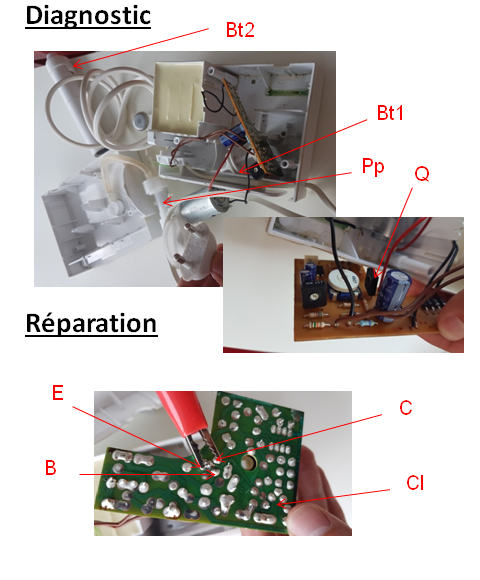

Lorsqu'on branche le jet dentaire sur le secteur, que l'on règle la puissance du jet en tournant le bouton de commande Bt1 et que l'on met en marche le jet dentaire en plaçant le bouton Marche/Arrêt Bt2 en position marche, le jet dentaire ne se met pas en fonctionnement.
Après démontage, on identifie les bornes base B, émetteur E et collecteur C du transistor bipolaire Q en recherchant sa documentation à partir des inscription sur son boitier. Lorsque sous tension on relie ensemble le collecteur C et l'émetteur E (ici avec une pince) on remarque que la pompe Pp se met en marche. Hors tension, on dessoude le transistor bipolaire Q de la carte électronique Cl et on constate qu'il ne présente pas deux diodes (voir RCB 23 et 24).
Le transistor bipolaire Q est donc défaillant il faut le remplacer.
Risques: Risque d'électrisation au contact de la carte électronique si le jet dentaire est démonté et sous tension
Précautions: Débrancher le jet dentaire avant de le démonter et tester le transistor Q hors tension après l'avoir dessoudé de la carte électronique.
