RCA 63 : Une couverture chauffante avec une résistance chauffante défaillante

Couvertures chauffantes 9 juillet 2018 Affichages : 3795

Lorsqu'on branche la couverture chauffante sur le secteur et que l'on dispose le bouton sélecteur de puissance de chauffe Bt sur une position moyenne de chauffe, la couverture chauffante ne chauffe pas.

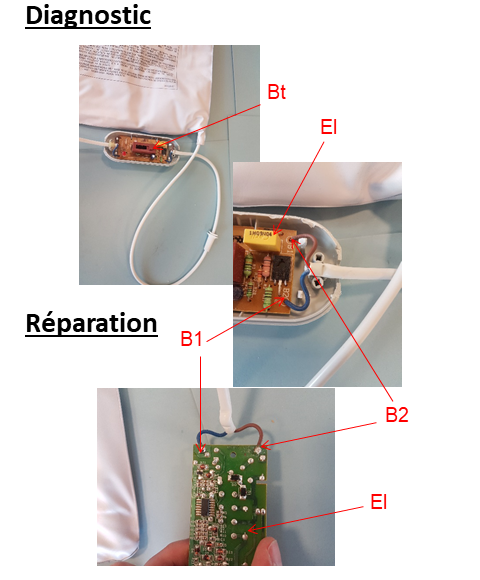

Après démontage du boitier, on réalise hors tension un test de résistance entre les bornes B1 et B2 (ces bornes B1 et B2 sont situées en sortie de la carte électronique El de commande de puissance de chauffe) de la résistance chauffante de la couverture chauffante et on constate que la résistance mesurée est infinie entre ces deux bornes.
Par conséquent la résistance chauffante est défaillante (elle est coupée), il faut remplacer la couverture chauffante,
NB : la résistance chauffante n'est pas visible sur les photos car disposée dans la couverture blanche sur la photo.
Risques:
Risque d'électrisation au contact de la carte électronique El si la couverture chauffante est démontée et sous tension
Précautions:
Débrancher la couverture chauffante avant de la démonter et tester la continuité entre les bornes B1 et B2 de la résistance chauffante R hors tension.
