RCA 183 : Une centrale vapeur avec un condensateur défaillant

Centrales vapeur 27 septembre 2022 Affichages : 1392

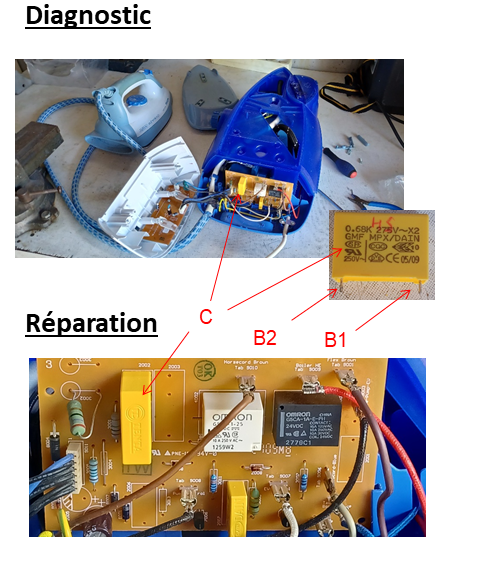

rca 183 ld

Lorsque l’on branche la centrale vapeur sur le secteur et que l’on appuie sur le bouton marche/arrêt de la centrale vapeur, elle se met en marche. Toutefois, au bout de quelques minutes d’utilisation la centrale vapeur s’arrête.
Après démontage, hors tension, on réalise un test de condensateur au LCR-mètre ou au multimètre entre les bornes B1 et B2 du condensateur C et l’on remarque avoir une valeur de capacité écartée de plus de 30% de la valeur indiquée sur le corps du condensateur C, ici 0,68 µF.
Le condensateur C est donc défaillant, il faut le remplacer.
Risques:
Risque d'électrisation au contact du circuit électrique si la centrale vapeur est démontée et sous tension
Précautions:
Débrancher la centrale vapeur avant de la démonter et tester le fusible thermique Fth hors tension
