RCA 66 : Un broyeur à papier avec un bouton sélecteur défaillant

Broyeurs à papiers 1 décembre 2018 Affichages : 1627

Lorsqu’on branche le broyeur à papier sur le secteur, et que l’on déplace le bouton Bt1 sélecteur pour le mettre en marche, celui-ci ne fonctionne pas

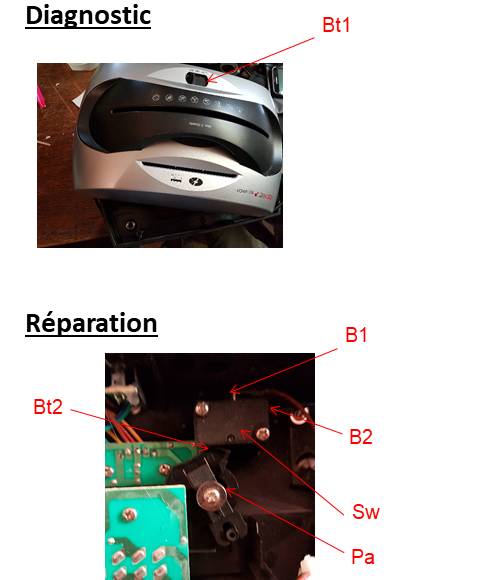

Après démontage on réalise un test de continuité entre les bornes B1 et B2 de l’interrupteur Sw du bouton Bt1 sélecteur et on remarque que lorsqu’on fait coulisser le bouton Bt1, la partie mobile Pa vient appuyer sur la partie mobile Bt2 de l’interrupteur Sw pour réaliser un contact entre les borne B1 et B2 de l’interrupteur Sw. Toutefois, en réalisant un test de continuité entre les bornes B1 et B2 on remarque que les bornes B1 et B2 ne sont pas reliées entre-elles lorsque la partie mobile Pa vient appuyer contre la partie mobile Bt2 de l’interrupteur Sw.
L’interrupteur Sw est donc défaillant, il faut le remplacer.
Risques:
Risque d'électrisation à proximité de l'interrupteur Sw si le broyeur à papier est démonté et sous tension
Précautions:
Débrancher le broyeur avant de le démonter et tester l'interrupteur Sw hors tension.
