RCA 03 : Une lampe avec un transformateur ayant des transistors de puissance défaillants

Lampes Clics : 2275
  • Niveau de complexité: Très Facile
  • Temps nécessaire: 30 min
  • Compétences nécessaires: Moyenne

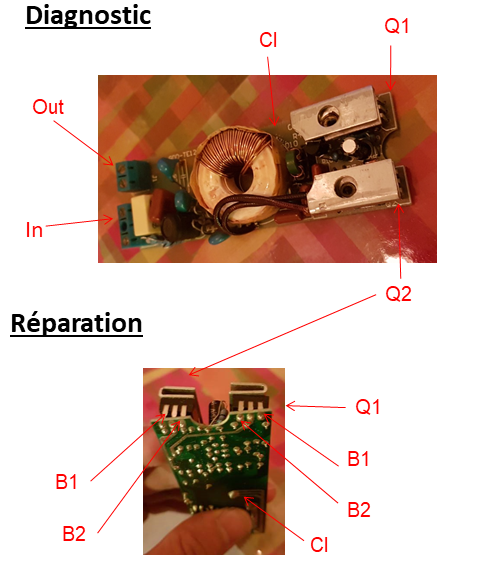

rca 3 ld

  • La lampe halogène ne s’allume plus
  • Lorsque l’entrée In de la carte électronique Cl est alimentée en 220V alternatif, en sortie Out de la carte électronique Cl on mesure au multimètre 0V alternatif.
  • Lorsqu’on teste en continuité les transistors de puissance Q1 et Q2, il s’avère que le courant passe entre les bornes B1 et B2 des deux transistors de puissance Q1 et Q2
  • Les transistors de puissance Q1 et Q2 sont donc défaillants (le courant ne devrait pas passer entre les bornes B1 et B2).
  • Il faut remplacer ces transistors de puissance (pour cela voir les références des transistor marquées sur leur corps afin de pouvoir les remplacer à l’identique)
  • Risques:
    Risque d'électrisation avec la tension secteur par contact avec la carte électrique Cl lorsque la lampe est raccordée au secteur.
  • Précautions:
    Lors du test au multimètre sous tension tension pour vérifier avoir une tension en sortie out, ne placer à distance de la carte électronique Cl
    Tester la continuité entre les bornes des transistors hors tension.
