RCA 103 : Un ventilateur avec un bobinage du moteur électrique défaillant

Ventilateurs 25 mars 2019 Affichages : 4301

Lorsqu’on branche le cordon d’alimentation Co du ventilateur sur le secteur et que l’on appuie sur le bouton marche (non visible) le ventilateur ne tourne pas.

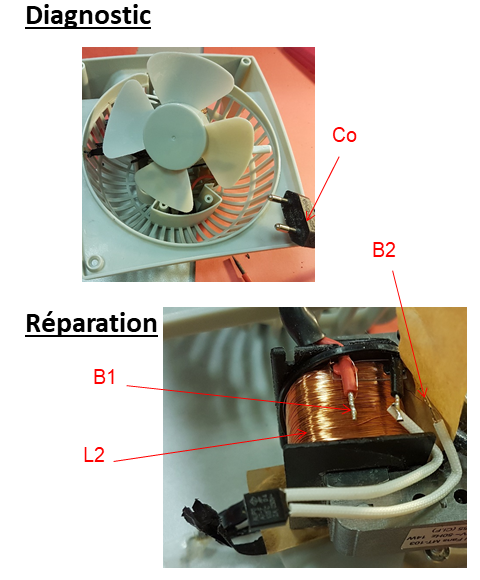

Après démontage, hors tension on réalise un test de continuité entre les bornes d’extrémité B1 et B2 de la bobine L du moteur électrique et on remarque qu’il n’y a pas de continuité entre ces deux bornes.
La bobine L du moteur électrique est donc coupée. Vu l’intégration de cette bobine L au sein du moteur électrique il est préconisé de changer le moteur électrique par un moteur électrique équivalent en terme de puissance et d’encombrement.
Risques:
Risque d'électrisation au contact de la bobine L2 si le ventilateur est démonté et sous tension
Précautions:
Débrancher le ventilateur avant de le démonter et tester la continuité entre les bornes B1 et B2 hors tension.
