Un relais est un composant électromécanique qui permet d'ouvrir ou fermer un ou plusieurs contacts électriques lorsque sa bobine L est alimentée par une tension prédéterminée continue ou alternative

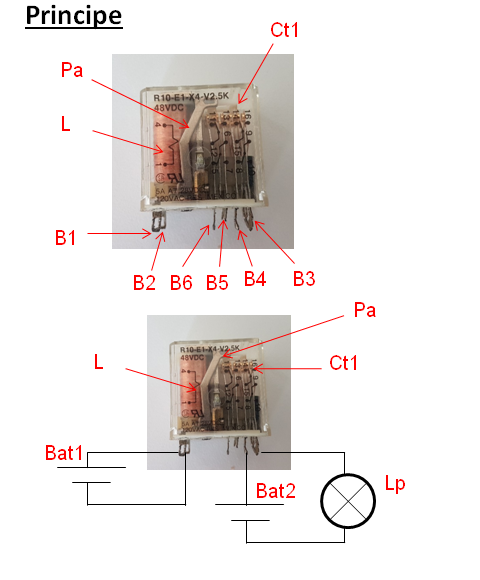

Le relais comprend un corps Cr dans lequel est disposée une bobine L qui permet de déplacer une partie mobile Pa pour fermer ou ouvrir un ou plusieurs contacts (ici un contact se ferme au niveau du contact Ct1 entre les bornes B3 et B4 et au niveau du contact Ct2 entre les bornes B5 et B6 lorsque l’élément Pa se déplace).

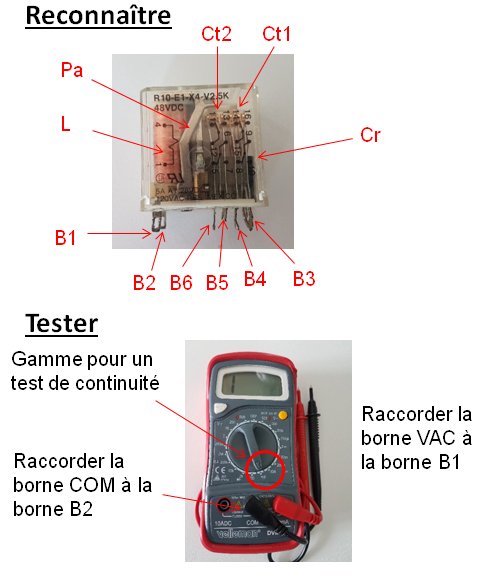

Pour le tester précisément on le retire du circuit électrique, on alimente sous tension la bobine L entre ses bornes B1 et B2 à la tension prédéterminée et on vérifie au multimètre par un test de continuité que les contacts se réalisent bien comme prévu entre les bornes B3 et B4 ou B5 et B6. Il faut également vérifier par un test de continuité hors alimentation qu’il y a bien une continuité entre les bornes B2 et B3 de la bobine.
Pour le tester rapidement en circuit, on vérifie au multimètre hors tension avoir une valeur de résistance entre les bornes B1 et B2 et sous tension, lorsque la bobine est alimentée à la tension prédéterminée avoir une tension nulle entre les bornes B3 et B4 ou B5 et B6
Pour ouvrir ou fermer le contact Ct1 le relai comprend une bobine L qui lorsqu’alimentée sous une tension déterminée (par exemple de l’ordre de 10V) entre les bornes B1 et B2 déclenche le contact entre les bornes B3 et B4.
La batterie Bat1 alimente la bobine L à la tension prédéterminée, ce qui génère un champ magnétique qui attire une partie mobile Pa, cette partie mobile Pa attirée entraine un contact Ct1 qui met en contact les bornes B3 et B4. Une fois les bornes B3 et B4 en contact, le courant de la batterie Bat2 est alimentée à la lampe Lp qui s’allume.
Polarisation Le relais comprend deux bornes pour une bobine et au moins deux bornes formant un contact qui sert d'interrupteur. Attention donc au sens de montage
