Une pompe hydraulique permet de convertir une énergie électrique en énergie mécanique, à savoir un mouvement de va et vient pour pomper un fluide dans un circuit hydraulique.

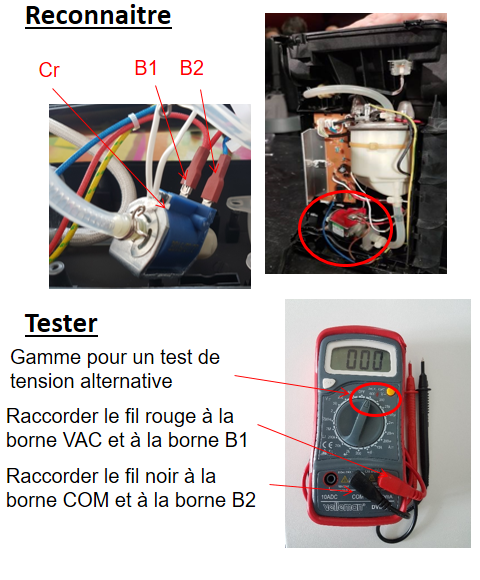

La pompe hydraulique ci-contre est utilisée dans une cafetière et est d’après les indications sur son corps Cr, conçue pour être alimentée en 220V alternatif. La pompe comprend un corps Cr ayant une partie de stator fixe et une partie mobile qui actionne le pompage
Pour la tester précisément, on place le multimètre en mode de mesure alternative. Si le multimètre indique entre les bornes B1 et B2 de la pompe une tension alternative de 220V et que la pompe n'est pas entraînée en rotation la pompe est considéré comme défaillante. NB : Il faut vérifier que la pompe n’est pas entartrée. Pour cela il faut la laisser tremper dans de l’acide citrique (en proportion 3 cuillères à soupe de poudre pour 1 litre d’eau) et tester à nouveau si elle est entrainée en rotation lorsqu’elle est alimentée en 220V. NB : ne pas détartrer au vinaigre blanc car il attaque les joints de la pompe
Pour la tester rapidement hors circuit, on vérifie au multimètre avoir hors tension une valeur de résistance non infinie entre ses bornes B1 et B2.

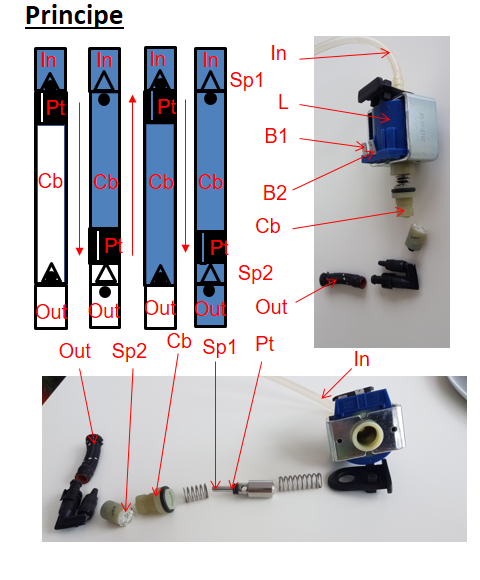

Pour permettre le pompage un piston Pt actionné via une bobine L (qui s’étend entre les bornes B1 et B2) de la pompe se déplace selon un mouvement de va et vient dans un cylindre et actionne alternativement l’ouverture d’une première soupape Sp1 en entrée In et d’une seconde soupape Sp2 en sortie Out pour pousser l’eau à aller de l’entrée In vers la sortie Out de la pompe.
L’eau est située initialement en entrée In de la pompe. Le piston Pt se déplace vers la sortie Out ce qui conduit l’eau à entrer de l’entrée In dans une chambre intermédiaire Cb via la soupape d’entrée Sp1. Le piston Pt se déplace ensuite vers l’entrée In ce qui conduit à la fermeture des soupapes Sp1et Sp2 et au passage de l’eau de l’autre côté du piston Pt. Puis le piston se déplace vers la sorte Out, ce qui conduit l’eau dans la chambre Cb et à la sortie Out.

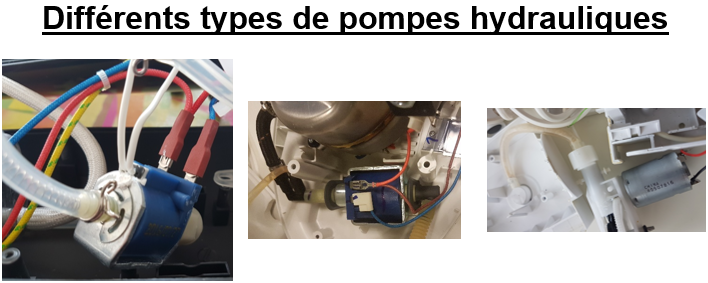

Polarisation Certaines pompes notamment alimentées en courant continu sont polarisées donc attention le sens de montage est unique pour celles-ci
