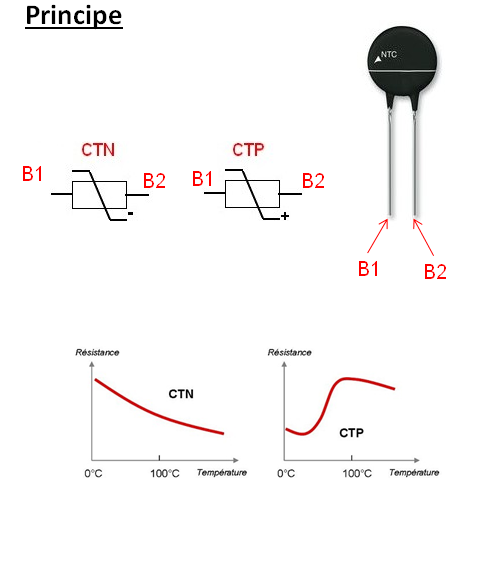

La thermistance est une résistance électrique dont la valeur varie en fonction de la température (CTN Coefficient en Température Négatif, la valeur baisse avec la t° - CTP Coefficient en Température Positif, la valeur augmente avec la t°). Généralement, à température ambiante ce composant présente une valeur de résistance électrique qui peut varier lorsqu’on le pince entre ses doigts.

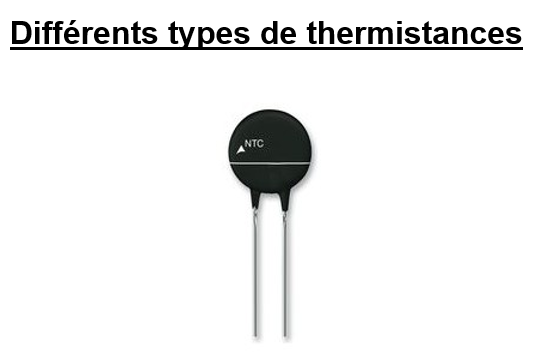

La thermistance comprend un corps et deux bornes d'extrémité B1 et B2.

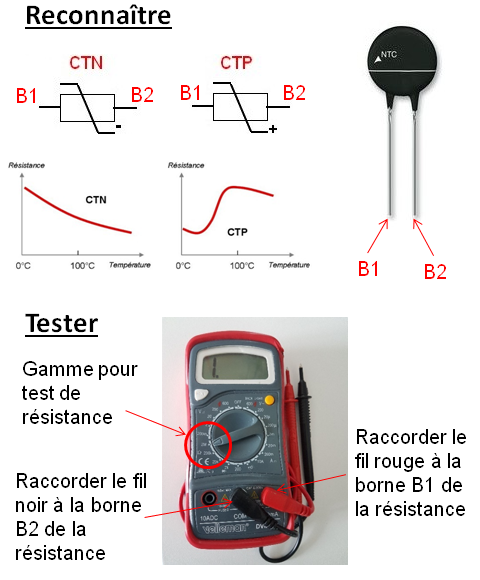

Pour la tester précisément, on dessoude ce composant de sa carte électronique et hors tension on vérifie au multimètre que ce composant ne présente pas une résistance nulle ou infinie entre ses deux bornes B1 et B2. NB : on peut également vérifier que la résistance de ce composant varie lorsqu'on le chauffe (une de ses bornes B1 ou B2) ou par exemple lorsqu’on le pince (le composant) entre le pouce et l’index
Pour la tester rapidement en circuit, hors tension on réalise au multimètre un test de résistance entre les bornes B1 et B2 et on vérifie ne pas avoir une résistance nulle ou infinie entre ces deux bornes
Pour permettre une variation de résistance en fonction de la température, la thermistance comprend un matériau qui s’étend entre les bornes B1 et B2 dont la conductivité varie en fonction de la température.
Dans le cas d’une thermistance de type CTN, en alimentant la borne B1 d’une thermistance avec une tension prédéterminée, on obtient à la borne B2 un faible courant lorsque la thermistance n’est pas chauffée comparé à un courant relativement plus fort lorsque la thermistance est chauffée (et inversement pour une thermistance de type CTP).
Polarisation La thermistance n'est pas polarisée donc le sens de montage est indifférent (peut être montée dans les deux sens).
